Zentierspanner FORM B – Sechskant | Durchmesser: D=38,5mm | D1=M08 | D4=8,4mm | Härteter und brünierter Stahl | Komponente: Stahl
Der Zentrierspanner Form B ist die ideale Lösung für das autokonzentrische Positionieren und Spannen von Werkstücken in vorgegebenen Bohrungen. Aus hochfestem Stahl gefertigt, bietet dieser Spanner eine gehärtete und brünierte Oberflächenbehandlung, die auf Langlebigkeit und Robuste ausgelegt ist. Mit einer präzisen Selbstzentrierung und einem verzugfreien Spannen gewährleistet der Zentrierspanner eine effiziente Bearbeitung selbst bei oberflächenempfindlichen Materialien.
Die kompakte Bauweise und die große Verstellbarkeit machen ihn besonders vielseitig in der Anwendung. Der Sechskant sorgt für einen sicheren Halt und ist optimal für die Verwendung im Industrieumfeld. Egal ob für feine Bearbeitungen oder das Spannen in sensiblen Lochwandungen – dieser Zentrierspanner meistert die Herausforderungen der modernen Fertigung mit Bravour.
Zusätzlich sind alle Komponenten entsprechen den RoHS-Richtlinien, was die Einsatzmöglichkeiten in umweltbewussten Anwendungen erweitert. Vertrauen Sie auf die Qualität und Genauigkeit des Zentrierspanners, um Ihre Produktionsprozesse zu optimieren.
| 6-kant: | 8 |
|---|---|
| Anwendung: | bearbeitete Teile |
| Anzahl 6-kant: | 6 |
| Anzieh- drehmoment max. Nm: | 43 |
| Ausführung 1: | Sechskant |
| Benennung: | Zentrierspanner |

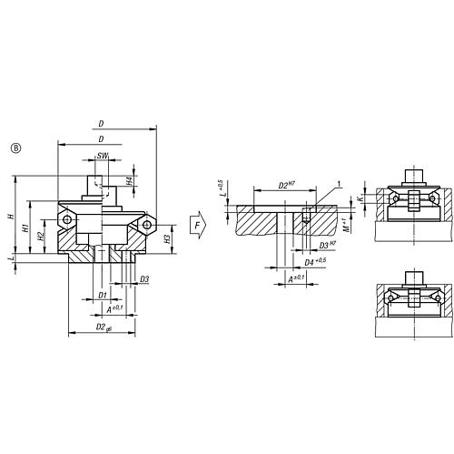

| D=Durchmesser max.: | 46,5 |
| D=Durchmesser min.: | 38,5 |
| Form: | B |
| Gewicht in kg (ERP): | 0.2575 |
| H1: | 27,2 |
| H2: | 17,8 |
| L: | 7,5 |
| M: | 4,5 |
| Material Grundkörper: | Stahl |
| Material Komponente: | Stahl |
| Oberfläche Grundkörper: | gehärtet und brüniert |
| Oberfläche Komponente: | gehärtet und geschliffen |
| RoHS: | true |
| SW: | 6 |
| Spannart: | Innenspannung |
| Spannkraft max. kN: | 6,5 |
| Ursprungs-Land: | EU |
| a: | 11 |
| d1: | M8 |
| d2: | 30 |
| d3: | 4 |
| d4: | 8,4 |
| h: | 39,2 |
| h3: | 15,5 |
| h4: | 4,6 |
| k: | 8 |
